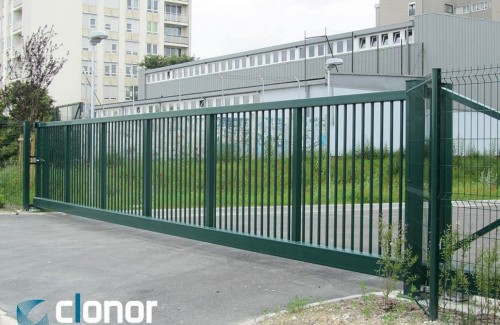

Portails autoportants manuels Gamme A0
Portail autoportant manuel,
Facilité de pose.
Conforme aux exigences de la norme NF EN 13241-1.
Portails autoportants Gamme A0
Portails de largeur 3 à 10 m
Hauteur Hors Sol 1m50, 1m75, 2m00 et 2m50.
Modèles A00 Ac, A01 Ac et A02 Ac
Galerie lisse dentelée
Plat 40×3.
Attention, afin d’éviter les risques de blessures, ces galeries défensives ne sont pas préconisées pour les hauteurs hors sol inférieures à 1m75.
Plat de guidage
Plat en aluminium, il évite le marquage des galets sur la lisse haute.
Téléchargez nos fiches techniques :
Portails autoportants A00 Ac Manuel
Portails de largeur 3m à 6m
Hauteur Hors Sol : 1m50, 1m75, 2m00.
Cadre galvanisé soudé composé d’une lisse haute en tube carré de 60, de montants latéraux en tube carré de 50 et d’une poutre de soubassement en tube de 130×115.
Barreaudage tubes carrés de 25 espacés 110 mm.
Poteaux en tubes carrés de 80 sur platine.

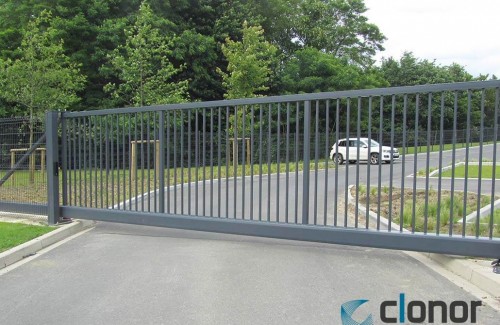

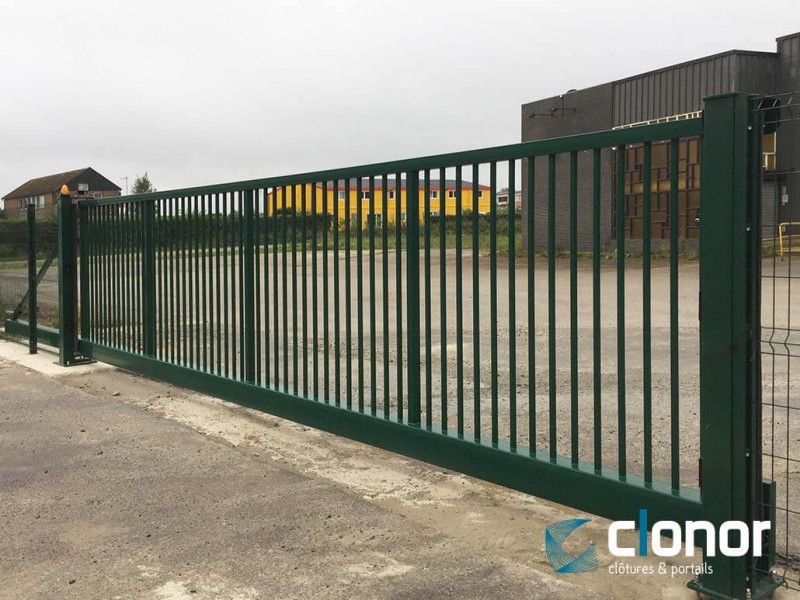

Portails autoportants A01 Ac Manuel
Portails de largeur 4m à 9m
Hauteur Hors Sol : 1m50, 1m75, 2m00 et 2m50.
Cadre galvanisé soudé composé d’une lisse haute en tube carré de 80, de montants latéraux en tube carré de 60 et d’une poutre de soubassement en tube de 200×160 avec crémaillère acier.
Montants intermédiaires en tube carré de 60 pour largeur > 6m.
Barreaudage tubes carrés de 25 espacés 110 mm.
Poteaux en tubes carrés de 120 sur platine ou portiques de guidage en tubes carrés de 120 si HS>2,00m.
Portails autoportants A02 Ac Manuel
Portails de largeur 9 et 10 m
Hauteur Hors Sol : 2m00 et 2m50.
Cadre galvanisé soudé composé d’une lisse haute en tube carré de 100, montants latéraux et intermédiaires en tube carré de 80 et d’une poutre de soubassement en tube de 200×160 avec tube de 120×120 soudé.
Barreaudage tubes carrés de 25 soudés sur cadre avec interpénétration des profils en partie haute, espacés de 110 mm.
Portique de guidage et réception en tubes carrés de 120.
